سیستم VRF

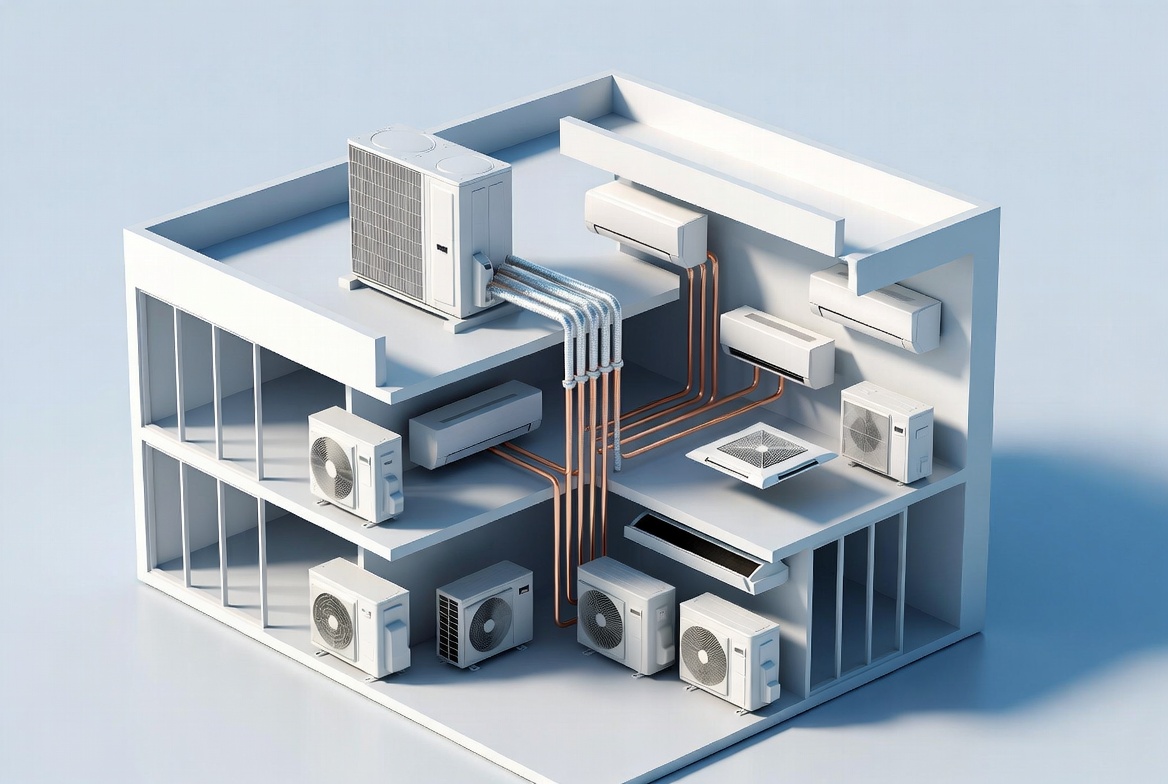

شماتیک سیستم VRF با یک یونیت خارجی و چندین یونیت داخلی
سیستم VRF (Variable Refrigerant Flow) یا جریان مبرد متغیر یکی از پیشرفته‌ترین و کارآمدترین سیستم‌های تهویه مطبوع (HVAC) است که برای سرمایش و گرمایش ساختمان‌ها طراحی شده است.
تعریف و تاریخچه
VRF مخفف Variable Refrigerant Flow به معنای «جریان متغیر مبرد» است. این فناوری برای اولین بار در سال ۱۹۸۲ توسط شرکت ژاپنی دایکین معرفی شد (که آن را با نام تجاری VRV می‌شناسد). امروز به‌طور گسترده در ساختمان‌های مسکونی، اداری، تجاری، هتل‌ها و پروژه‌های متوسط تا بزرگ استفاده می‌شود.
برخلاف سیستم‌های سنتی مثل چیلر که از آب به‌عنوان واسطه انتقال حرارت استفاده می‌کنند، در VRF مبرد (معمولاً گاز فریون مانند R410A یا مشابه) مستقیماً بین یونیت خارجی و یونیت‌های داخلی جریان دارد و انرژی حرارتی را جابه‌جا می‌کند.
نحوه عملکرد
سیستم VRF بر پایه سیکل تبرید تراکمی کار می‌کند و شامل این اجزای اصلی است:
- یونیت خارجی (Outdoor Unit): شامل کمپرسور اینورتر، کندانسور و فن. معمولاً روی پشت‌بام یا فضای باز نصب می‌شود.
- یونیت‌های داخلی (Indoor Units): انواع مختلفی مثل دیواری، سقفی کاستی، کانالی یا زمینی دارند و در فضاهای مختلف ساختمان قرار می‌گیرند.
- لوله‌کشی مسی مبرد و شیرهای انبساط الکترونیکی (EEV)
- سیستم کنترل هوشمند
کمپرسور اینورتر سرعت خود را به‌صورت پیوسته و متناسب با بار حرارتی هر فضا تنظیم می‌کند. در نتیجه مقدار مبرد ارسالی به هر یونیت داخلی دقیقاً به اندازه نیاز همان فضا تغییر می‌کند. این ویژگی باعث می‌شود دستگاه فقط به اندازه لازم کار کند و مصرف انرژی بهینه شود.
انواع سیستم VRF
- فقط سرمایش
- گرمایش و سرمایش (Heat Pump) – کل سیستم یا در حالت سرمایش کار می‌کند یا گرمایش.
- سرمایش و گرمایش هم‌زمان (Heat Recovery) – پیشرفته‌ترین نوع. برخی فضاها را سرد و برخی دیگر را گرم می‌کند و حتی می‌تواند گرمای دفع‌شده از یک فضا را به فضای دیگر منتقل کند (بازیابی حرارت).
مزایای اصلی
- کنترل مستقل دما در هر اتاق یا زون
- راندمان انرژی بالا به‌خاطر کمپرسور اینورتر و جریان متغیر مبرد
- تعداد کم یونیت خارجی (یک یا چند یونیت برای ده‌ها یونیت داخلی)
- صدای کم و ظاهر تمیزتر نمای ساختمان
- عدم نیاز به موتورخانه بزرگ یا لوله‌کشی آب
- امکان لوله‌کشی طولانی بین یونیت خارجی و داخلی
- مناسب برای ساختمان‌هایی با نیازهای متفاوت دمایی
معایب و محدودیت‌ها
- هزینه اولیه خرید و نصب نسبتاً بالا
- پیچیدگی نصب و نیاز به تخصص بالا
- وابستگی کامل به برق (به‌خصوص در حالت گرمایش)
- محدودیت در ظرفیت برای ساختمان‌های خیلی بزرگ
- نیاز به توجه ویژه به نشت احتمالی مبرد
- در کاربری‌هایی که نیاز به حجم زیاد هوای تازه دارند، معمولاً باید با سیستم تهویه جداگانه ترکیب شود
کاربردها
سیستم VRF برای آپارتمان‌های لوکس، ادارات، هتل‌ها، فروشگاه‌ها، مدارس و ساختمان‌های تجاری متوسط تا بزرگ بسیار مناسب است؛ به‌خصوص جایی که کنترل دقیق دما در فضاهای مختلف و صرفه‌جویی در مصرف انرژی اهمیت دارد.
به‌طور خلاصه: VRF یک سیستم هوشمند، منعطف و کم‌مصرف است که با تنظیم دقیق جریان مبرد، آسایش حرارتی را در سطح بالایی فراهم می‌کند و در مقایسه با بسیاری از سیستم‌های سنتی، راندمان بهتری دارد.
